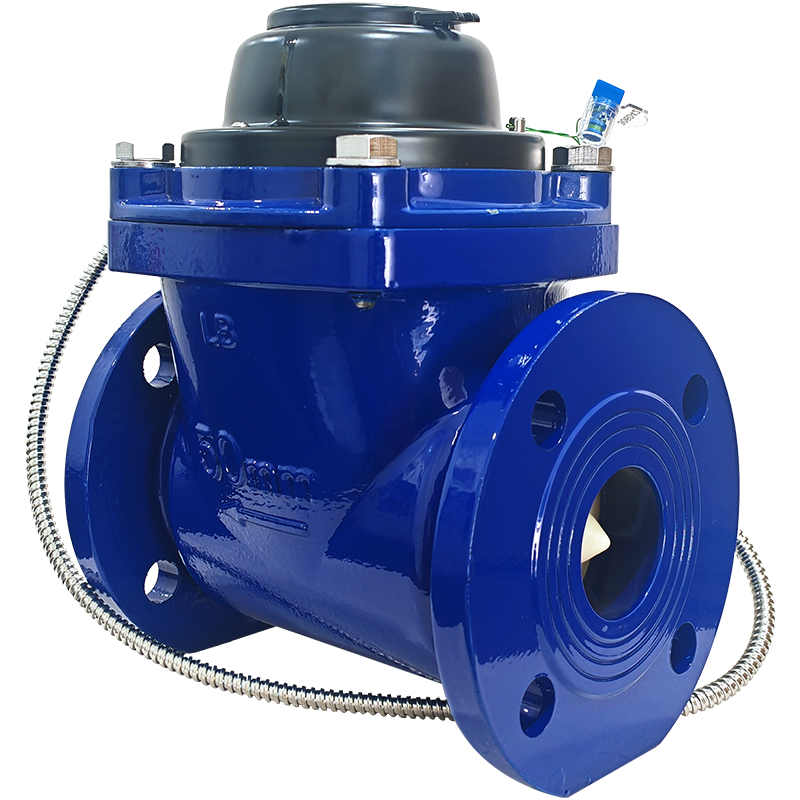

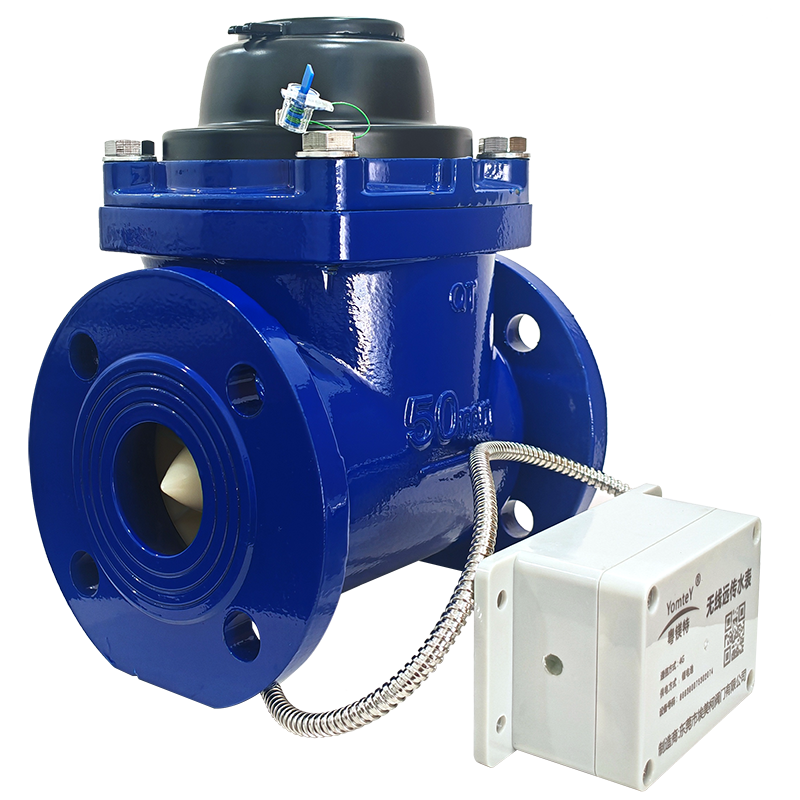

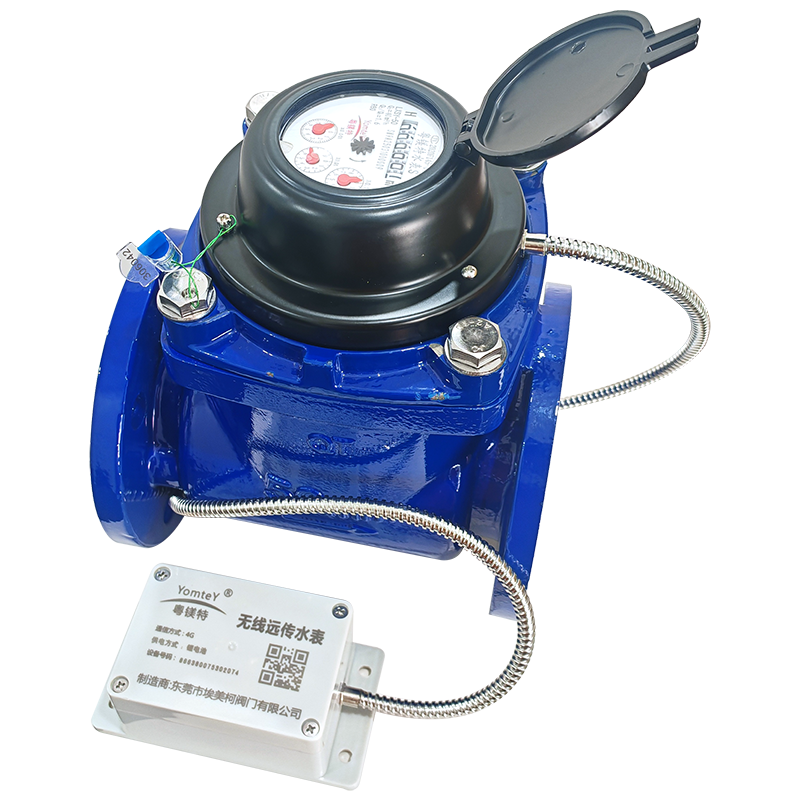

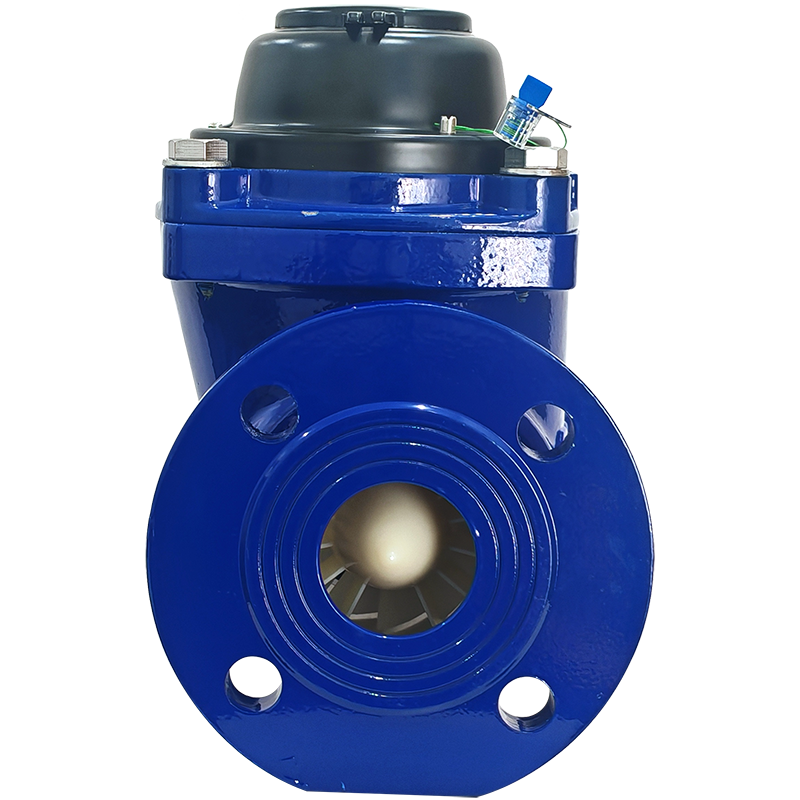

Демонтируемый винтовой счетчик с дистанционным управлением и клапаном (50E~300E)
Характеристики продукта 1.Счетный механизм использует вакуумное уплотнение, предотвращающее конденсацию и запотевание. 2.Съемная конструкция обеспечивает быструю и удобную замену. 3.Применяется бесконтактный датчик, не влияющий на работу водомера. 4.Может быть интегрирован в систему с обору...
Описание
маркер
Характеристики продукта
1.Счетный механизм использует вакуумное уплотнение, предотвращающее конденсацию и запотевание.
2.Съемная конструкция обеспечивает быструю и удобную замену.
3.Применяется бесконтактный датчик, не влияющий на работу водомера.
4.Может быть интегрирован в систему с оборудованием сбора данных для удаленного считывания показаний и управления открытием/закрытием клапанов.
5.Подходит для промышленных пользователей с большим потреблением воды (например, фабрики, фермы, крупные промышленные парки).
| Тип подключения | |||||
| Тип | Красный провод | Чёрный провод | Жёлтый/Белый провод | Синий/Зелёный провод | Примечание |
|
Шина RS485 |
Плюс питания |
Минус питания |
485 + |
485 - |
|
| Параметры продукта | |
| Назначение: |
Используется для измерения и записи общего объема воды, проходящей через трубопровод. |
|
Способ прохождения воды |
Многолучевой |
| Направление установки | Горизонтальное |
| Тип конструкции | Турбинный (крыльчатый) |
| Материал корпуса | Пластиковый, медный, железный или из нержавеющей стали |
| Тип электрического клапана | Для всех диаметров используется внешний электрический клапан. |
| Тип счетчика | Сухого типа |
| Тип датчика | 1.Оптоэлектронный. 2.Импульсный. |
| Другие параметры | |
| Температура среды | Холодная вода ≥30℃, горячая вода >0℃ и <90℃ |
| Температура окружающей среды | 0.1℃~55℃ |
| Рабочее давление | ≤1.0Mpa |
| Стандарт исполнения | ISO 4064 |
| Погрешность электромеханического преобразования | ±1 минимальное значение крутящего момента |
| Уровень чувствительности потока вниз по течению | D5 |
| Максимально допустимая ошибка | Q1:±5% ,Q2:±2%,Q3:±2% |
| Электрические параметры | |||||
| Тип подключения | Протокол связи | Скорость передачи | Напряжение | Адресный код | Примечание |
|
Шина RS485
|
Протокол 645 | 1200 | DC12V DC24V
|
Последние 8 бит |
|
| Протокол T188 | 2400 | Последние 8 бит | |||
|
Шина M-Bus
|
Протокол F188 | 4800 |
DC36V
|
Последние 8 бит | |
| Протокол Modbus | 9600 | Последние 2 бит | |||
1.Расстояние связи: ≤300 м
2.Минимальное время хранения данных: не ограничено
3.Протокол связи: в соответствии с коммуникационным протоколом: «Технические условия передачи данных для бытовых измерительных приборов CJ/T188-2004» или протокол Modbus, или по согласованию сторон.
4.Обычно не питается, питание подаётся во время сбора данных, ток при сборе данных ≤15 мА.
Инструкции по установке
1.Убедитесь, что направление установки счетчика воды правильное, а счётное устройство обращено в сторону, удобную для наблюдения.
2.Направление установки входного патрубка счётчика воды (указано стрелкой на корпусе) должно соответствовать направлению потока воды.
3.Перед установкой счётчика воды необходимо промыть трубы, чтобы удалить загрязнения и отложения, предотвращая засоры или ошибки считывания.
4.Убедитесь, что все соединения совместимы; используйте подходящие инструменты и материалы для фиксации и соединения счётчика воды. Герметизируйте соединения, чтобы избежать утечек.
6.Установите управляющие клапаны на трубопроводе выше и ниже счётчика воды для удобства управления потоком и обслуживания.
7.Счётчик воды следует устанавливать в помещении, защищённом от внешнего воздействия, сухом и хорошо проветриваемом месте.
8.Счётчик воды не следует устанавливать в самой высокой точке трубопровода, чтобы избежать накопления воздуха, что может повлиять на стабильность потока и точность измерений.
9.Убедитесь, что входное напряжение не превышает максимально допустимого значения; превышение может привести к повреждению датчиков.
| Габаритные размеры (длина указана только для корпуса водомера, без учёта электрического клапана) | |||||
| Номинальный диаметр | Длина(мм) | Присоединительный фланец D1(мм) | Q3(m³/h) | Q3/Q1 | |
| 50 | 200 | 125 | M16*4 | 40.0 | 80/100 |
| 65 | 200 | 145 | M16*4 | 40.0 | 80/100 |
| 80 | 225 | 160 | M16*8 | 63.0 | 80/100 |
| 100 | 250 | 180 | M16*8 | 100.0 | 80/100 |
| 125 | 250 | 210 | M16*8 | 160.0 | 80/100 |
| 150 | 300 | 240 | M20*8 | 250.0 | 80/100 |
| 200 | 350 | 295 | M20*8/12 | 400.0 | 80/100 |
| 250 | 450 | 350 | M20*12 | 630.0 | 80/100 |
| 300 | 500 | 400 | M20*12 | 100.0 | 80/100 |
