Технические характеристики продукта Стандарты и спецификации 1.Данный продукт соответствует стандарту GB12238-89 «Общие характеристики фланцев и затворов с приварным соединением для арматуры». 2.Испытания соответствуют стандарту GB/T13927-92 «Испытания на прочность арматуры». 3.Боковое ...
Технические характеристики продукта
1.Данный продукт соответствует стандарту GB12238-89 «Общие характеристики фланцев и затворов с приварным соединением для арматуры».
2.Испытания соответствуют стандарту GB/T13927-92 «Испытания на прочность арматуры».
3.Боковое фланцевое соединение соответствует стандарту GB4216.4-4216.5-84 «Фланцы и прокладки из серого чугуна».

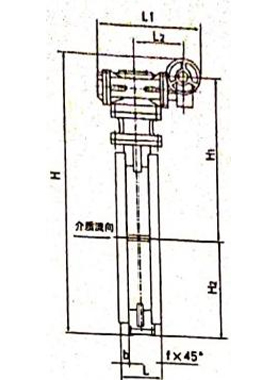

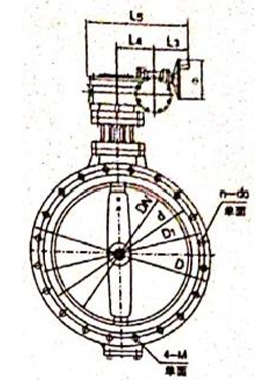

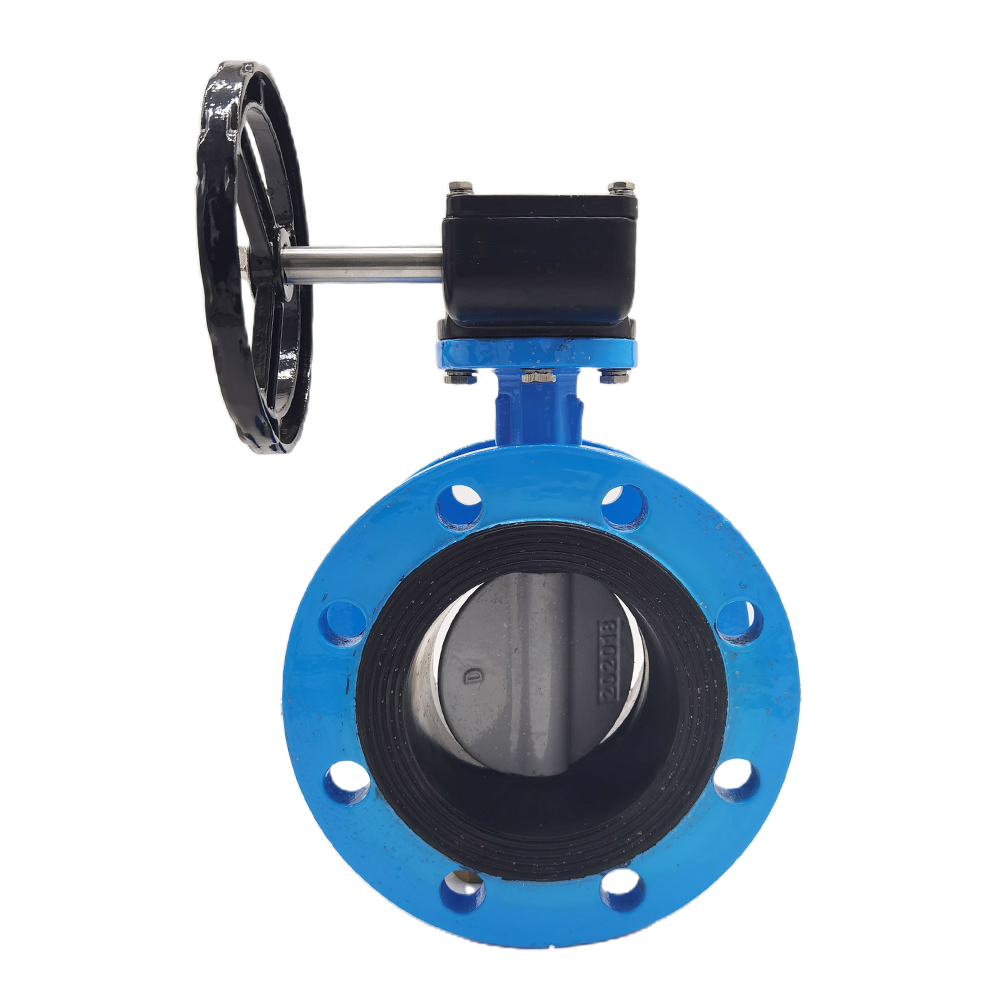

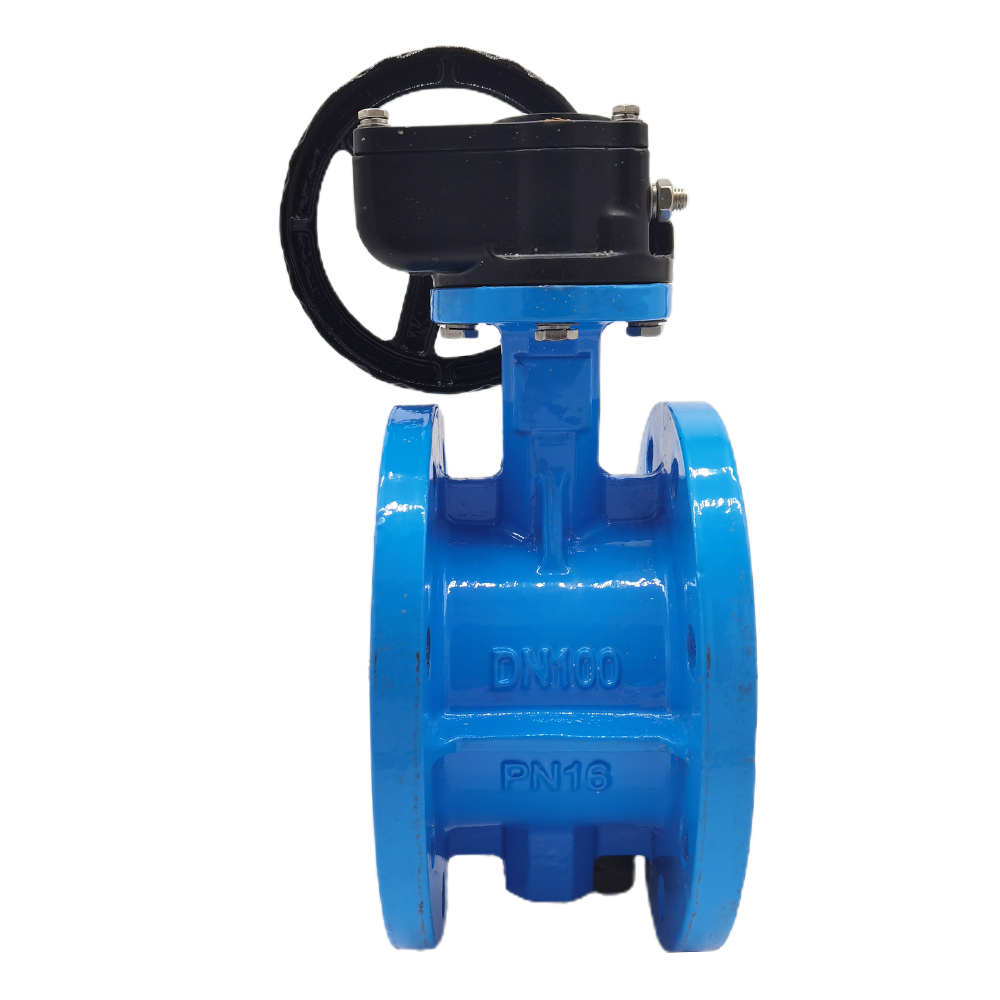

Габаритные размеры и размеры присоединения фланцевого затвора
| Номинальный диаметрDN | L | 1.0MPa | 1.6MPa | |||||||
| mm | inch | D | D₁ | H₃ | H₂ | n-d₀ | D | D | n-d | |
| 50 | 2″ | 108 | 165 | 125 | 202 | 77 | 4-18 | 165 | 125 | 4-18 |
| 65 | 2.5″ | 112 | 185 | 145 | 213 | 93 | 4-18 | 185 | 145 | 4-18 |
| 80 | 3″ | 114 | 200 | 160 | 221 | 100 | 8-18 | 200 | 160 | 8-18 |
| 100 | 4″ | 127 | 220 | 180 | 234 | 113 | 8-18 | 220 | 180 | 8-18 |
| 125 | 5″ | 140 | 250 | 210 | 253 | 123 | 8-18 | 250 | 210 | 8-18 |
| 150 | 6″ | 140 | 285 | 240 | 269 | 193 | 8-22 | 285 | 240 | 8-22 |
| 200 | 8″ | 152 | 340 | 295 | 316 | 172 | 8-22 | 340 | 295 | 12-22 |
| 250 | 10″ | 165 | 395 | 350 | 358 | 202 | 12-22 | 405 | 355 | 12-26 |
| 300 | 12″ | 178 | 445 | 400 | 384 | 218 | 12-22 | 460 | 410 | 12-26 |
| 350 | 14° | 190 | 505 | 460 | 439 | 253 | 16-22 | 520 | 470 | 16-26 |
| 400 | 16° | 216 | 556 | 515 | 500 | 300 | 16-26 | 580 | 525 | 16-30 |
| 450 | 18″ | 222 | 615 | 565 | 528 | 328 | 20-26 | 640 | 585 | 20-30 |
| 500 | 20″ | 229 | 670 | 620 | 552 | 352 | 20-26 | 710 | 650 | 20-33 |
| 600 | 24° | 267 | 780 | 725 | 669 | 397 | 20-30 | 840 | 770 | 20-36 |
| 700 | 28″ | 292 | 895 | 840 | 745 | 498 | 24-30 | 910 | 840 | 24-36 |
| 800 | 32″ | 318 | 1015 | 950 | 803 | 571 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 36″ | 330 | 1115 | 1050 | 880 | 615 | 28-33 | |||
| 1000 | 40″ | 410 | 1230 | 1160 | 935 | 705 | 28-36 | |||
| 1200 | 48″ | 470 | 1455 | 1380 | 1067 | 827 | 32-39 | |||
Материал: (медь)/(железо) Условный проход: DN20~DN200 Рабочее напряжение: DC12V/AC220V Рабочая те...
Характеристики продукта 1.Счетный механизм использует вакуумное герметичное уплотнение, предотвра...
◎Обзорпродукта Электромагнитный клапан является исполнительным механизмом для системы автоматиче...
Способ питания: (сеть)/(батарея) Материал: (медь)/(железо) Условный проход: DN20~DN200 Рабочее на...
Электромагнитный шаровой клапан с дистанционным управлением типа 106X установлен электрическим устройством управления электромагнитным клапаном типа (нормально закрытый) на основе 100X, что позволяет электромагнитному шаровому клапану с двойной страховкой, даже если электричество отключено или электрический шаровой шарик не работает, он может контролировать уровень воды, не превышает установленное положение, электрический шаровой клапан может установить уровень открытия и закрытия, чтобы решить частоту открытия и закрытия главного клапана. Диаграмма жидкости для управления водонапорной башней или бассейна, простота в обслуживании, гибкость и долговечность, высокая точность контроля уровня жидкости, уровень воды не нарушается давлением воды и плотно закрыт без грязи. Шар регулирующего клапана может быть установлен отдельно от корпуса главного клапана, а дополнительное электромагнитное управление может сформировать две страховки для предотвращения перелива.
Технические характеристики : 1. Номинальное давление : 1.6МПа 2. Рабочая среда : вода, неагрессив...

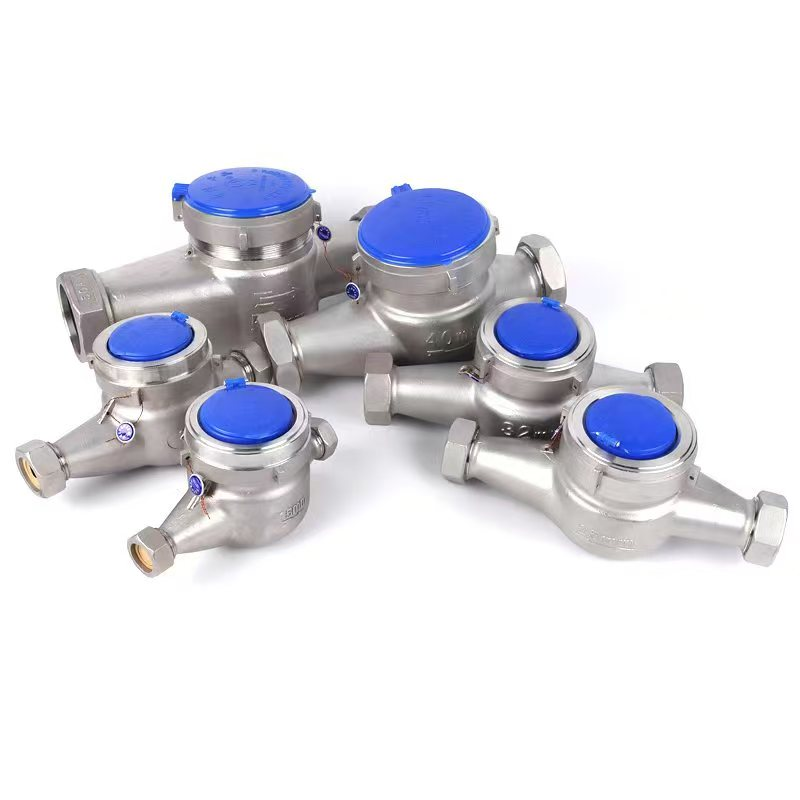

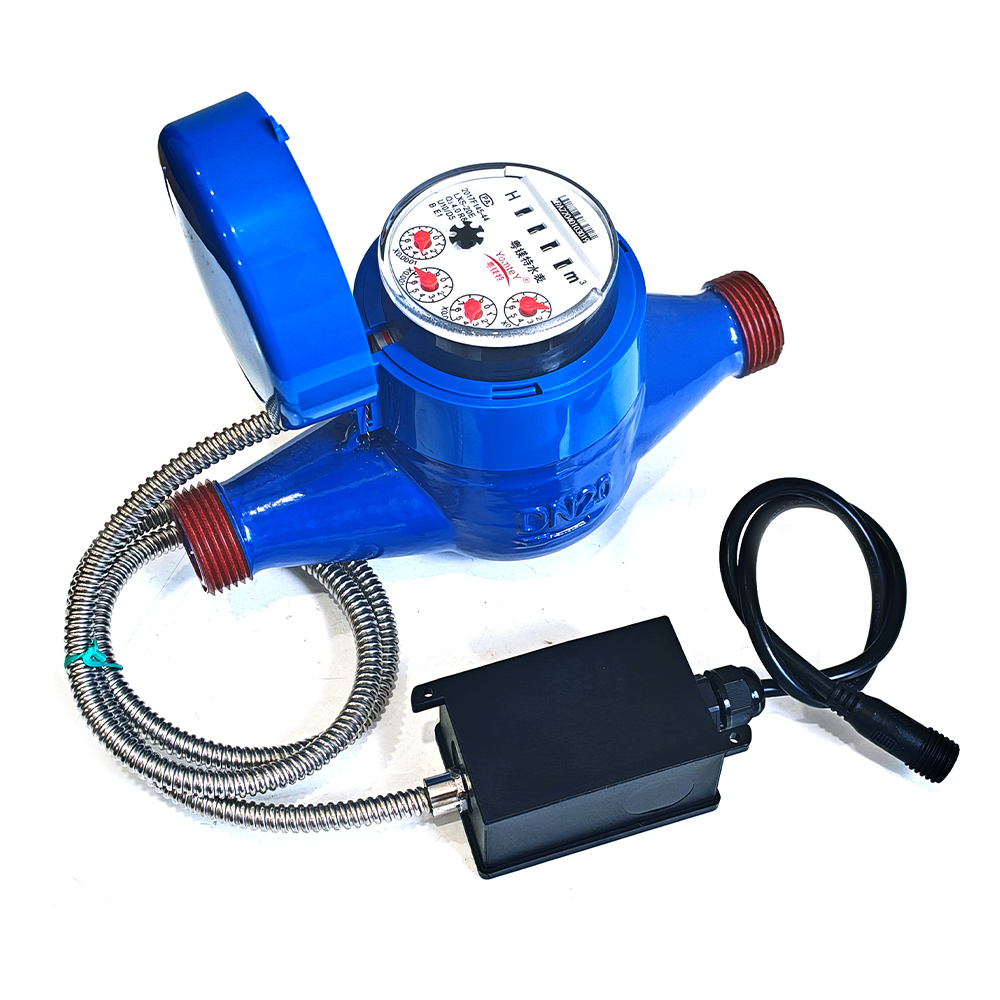

Эта серия счетчиков воды используется для семьи или жилого помещения для измерения общего количес...

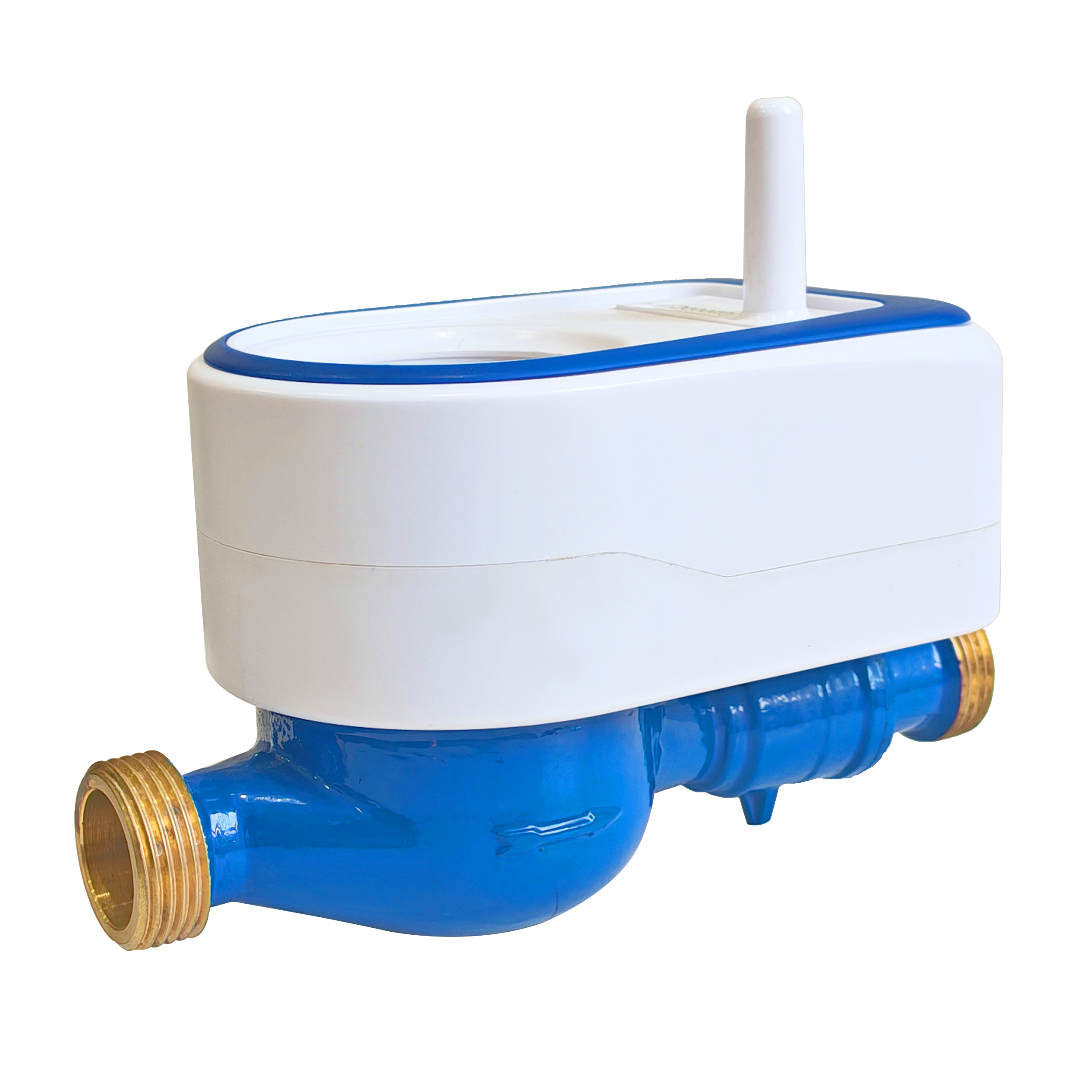

Способ связи: LoRa Способ оплаты: (предоплата)/(после оплаты) Материал: (медь)/(железо) Номинальн...
Основное содержание STE18-A представляет собой клавиатурный тип автоматического подключения...
Особенности продукта: Выдерживает механический износ, не подвержено влиянию внешних вибраций. ...
Материал: (медь)/(железо) Сфера применения: гостиницы, коммерческие объекты, сельская местность, ...
Технические параметры Точность Эталонное напряжение/частота Спецификации импульсная константа ...
Способ связи: LoRa Тип управления клапаном: без клапана / с клапаном Способ оплаты: (предоплата) ...

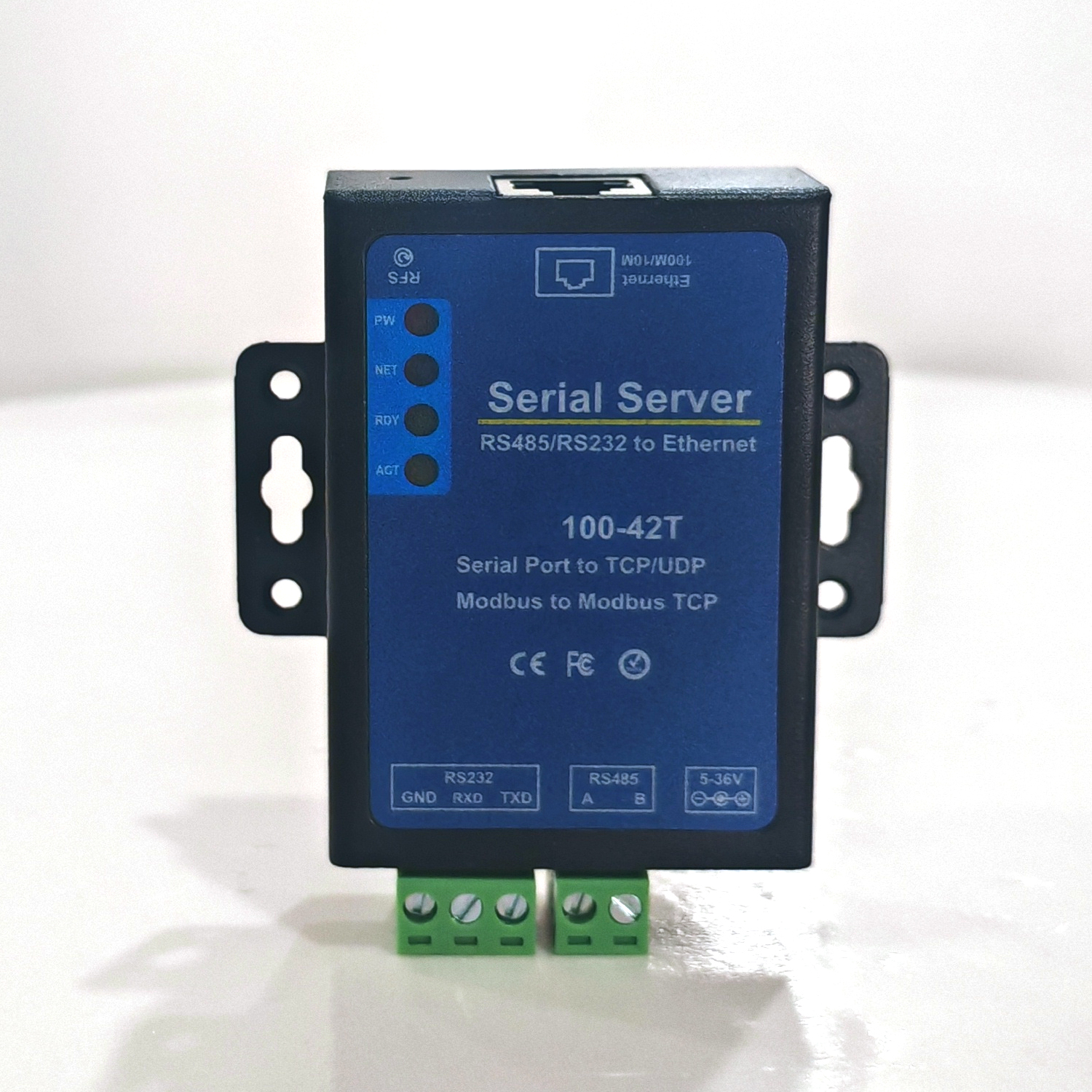

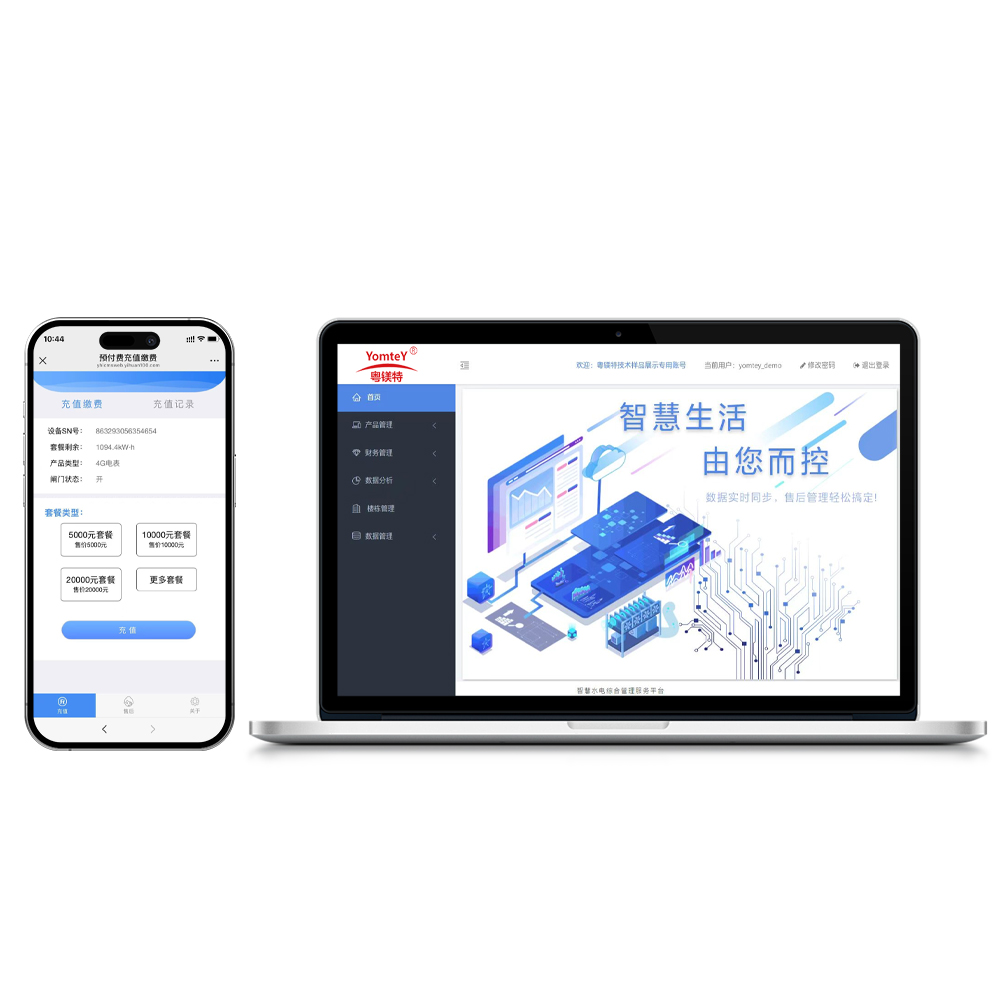

Через последовательное подключение счетчиков воды, счетчиков, датчиков обнаружения и т. Д. С шлюзом из сети для дальней беспроводной цифровой передачи LoRa, шлюз вверх по платформе управления подключением через Ethernet или 4G; Платформа или шлюз периодически запрашивает датчики и гидрометры, получает информацию о состоянии датчика, реализует функцию мониторинга потребления энергии.
